Dotykový spínač/stmívač, postupný náběh TD10

DOTYKOVÝ SPÍNAČ/STMÍVAČ S POSTUPNÝM NÁBĚHEM A PAMĚTÍ

Vlastnosti:

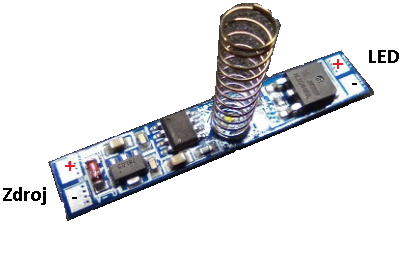

Modul dotykového spínače/stmívače je primárně určen k zástavbě do hliníkových profilů spolu s LED páskem. Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem. Toto řešení ve svém důsledku zajišťuje podstatně vyšší stabilitu a spolehlivost spínání při různých rozměrech LED svítidel než u dotyku na vodivý profil. K rozsvícení a zhasnutí připojeného osvětlení dochází pozvolna. Spínač má paměť poslední úrovně osvětlení při nepřerušeném připojení napájení.

Kryt profilu difuzor musí být v místě dotyku pružiny z nevodivého materiálu (sklo, plexisklo, plast, keramika apod.). Maximální tloušťka materiálu, který tvoří dotykovou plochu, závisí na jeho vlastnostech. Doporučeno je maximálně 2mm. Místo dotyku a přítomnost napájecího napětí je indikována svitem modré LED diody. Pokud je spínač napájen (svítí modrá LED), "pamatuje si" nastavení úrovně jasu připojeného LED zařízení před vypnutím posledním dotykem.

Funkce spínače/stmívače:
1. Při připojení napájení je spínač ve stavu "Vypnuto"
2. Krátký dotyk (do 550ms) při stavu "Vypnuto" spíná do výkonu nastaveného před posledním vypnutím.
3. Krátký dotyk (do 550ms) při stavu "Zapnuto" nebo "Ztlumeno" vypíná osvětlení.
4. Delší dotyk při plném výkonu (nad 550ms) plynule redukuje jas světla (do cca 1% za 3s).
5. Pokud je světlo ztlumeno delší dotyk (nad 550ms) plynule zvyšuje jas světla (do 100% z minima za 3s).

Technické parametry:
Provozní napětí: 12V - 24V stejnosměrných
Minimální vstupní napětí: 7V
Maximální vstupní napětí: 30V
Maximální proud: 8A
Odběr naprázdno: 10mA

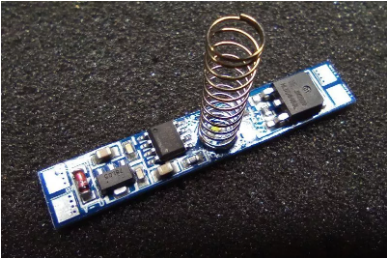

Rozměry: 43x8mm, výška pružiny ~22mm - lze zkrátit na potřebnou délku
